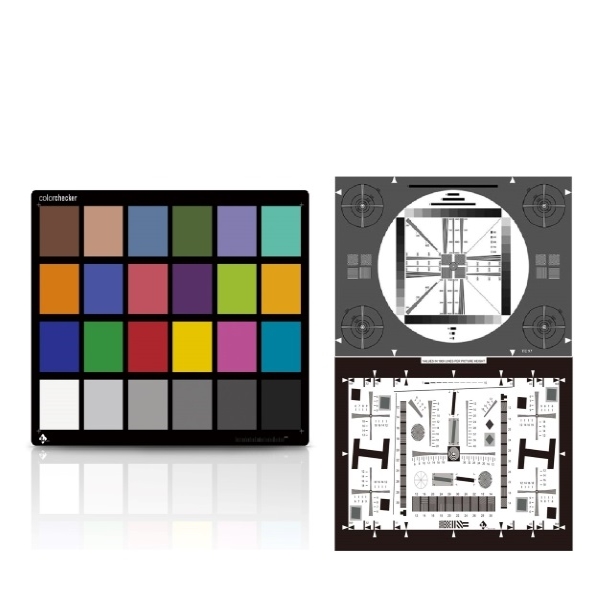

    iso12233标准分辨率测试卡

    品牌:Sine Image
    型号:0.5倍、1倍、2倍、4倍、8倍 (可定制)
    材料:高清相纸、进口菲林
    比例:4:3/16:9可选
    类型:反射式/透射式可定制

    ISO12233分辨率卡,ISO12233解析度卡(0.5倍、1倍、2倍、4倍、8倍)2000线

    ISO12233分辨率卡(0.5倍、1倍、2倍、4倍、8倍)、测试照明光源、测试软件,提供全系列一站式专业服务。

    用途

    解析度卡(分辨率卡)是标准样张,可以提供实际拍摄的垂直分辨率和水平分辨率等辅助测试。

    分辨率测试采用了国际标准的ISO12233解析度分辨率卡进行测试,采取统一拍摄角度和拍摄环境。

    而分辩率的计算又使用了HYRes软件,分开垂直分辨率和水平分辨率两部分进行。

    对于数码摄像头的评测与其他产品不同,不像笔记本、DIY等有大量软件去测试客观的数据,能够从数据上说明一切。而评定数码相机的质量除了需要有一定的客观数据外,还需要结合实际的使用操作以及样张的拍摄来评定。因此,我们的评测是以客观数据为原则,并结合经验丰富的评测人员的理性分析,以求获得最客观的评测结果。

    ISO12233标准分辨率测试卡遵照12233的标准“摄影-电子照相画面-衡量方法". 在1 X 大小的这个活动区域,测量20 cm 高度只有约0.1毫米的误差。他具有几乎大部分解析度卡所具有的特征。

    常用标准规格

    ISO12233 分辨率测试卡

    0,5X (10x17.8 cm), semimatt (normative contrast), image on photographic paper

    0.5倍 半哑(标准反差)高清照相纸

    Product NO. : NQ-10-50A

    1X (20x35.6 cm), semimatt  (normative contrast), image on photographic paper

    1倍 半哑(标准反差)高清照相纸

    Product NO. : NQ-10-100A

    2X (40x71.1 cm), semimatt  (normative contrast), image on photographic paper

    2倍 半哑(标准反差)高清照相纸

    Product NO. : NQ-10-200A

    4X (80x142.2 cm), semimatt  (normative contrast), image on photographic paper

    4倍 半哑(标准反差)高清照相纸

    Product NO. : NQ-10-400A

    8X (160x284.4 cm), semimatt (normative contrast), image on photographic paper

    8倍 半哑(标准反差)高清照相纸



    术语及定义

    1、分辨率:除锯齿外,可分辨精细图案的极限。以画面每单位高度的条数来表示。

    2、锯齿:采样频率小于图像信号最高频率的2倍时,在采样频率的高次谐波附近会产生带波重叠的噪音。



    24色测试卡



    品牌:爱色丽/Sine Image
    尺寸:290*204mm
    材料:高清相纸
    类型:反射式

    24色测试卡简介

    24色标准色卡,包含六级灰度色块,加色三原色(红、绿、蓝),减 色三原色(黄、品、青),以及肤色和模拟自然物体的真实色彩, 标板有24个纯色块,从左到右再从上到下,分别标记为1-24。所以又叫24色卡。 对于摄像头色彩与白平衡的测试, 我们采用了标准色卡 ColorChecker在不同的环境下使用相应的白平衡模式拍摄进行比较,一方面可以观察机型对各种色彩的还原情况, 另一方面可以观察他们的白平衡准确度。

    24色测试卡应用领域

    数码相机:检查相机、镜头及光学系统的色彩还原情况,数码相机的图像色彩校正,对比测试目标白平衡,在色彩还原系统中再现真实色彩。
    影像视频:检查摄像机及其光学系统的色彩还原情况和放映系统的色彩还原等。
    平面设计行业:检测任何印刷和打样程序、检测菲林、光线、滤色片和纸张。
    电子出版行业:检测扫描仪、显示器、监视器的色彩还原。

    x-rite爱色丽24色测试卡

    功能描述

    白平衡共有自动白平衡、日光白平衡、阴影白平衡、钨丝灯白平衡、荧光灯白平衡、手动白平衡等6种模式。 标板有24个纯色块,从左到右再从上到下,分别标记为1-24。

    24色测试卡规格参数

    尺寸:290*204mm

    色彩种类:24种,包括自然物体色,彩色,原色和灰阶色彩。

    24色测试卡使用方法

    Colorchecker可以在任意光照下真实的还原色彩。您第一个要拍摄的应是ColorChecker标准色卡,具体步骤如下介绍:

    使用ColorChecker色卡还原图像色彩时,只需正常地进行构图和采光。然后把ColorChecker色卡放在拍照现场。它不需要填满取景器。只要保证相机可以拍到所有的色块。并且它位于构图中有代表性的部分而不是处于阴影中或是在曝光过度的高光位置,就可以另外要检查其它物体反射的颜色没有投到色卡上,然后,进行拍照,当此图像在Photoshop中被打开时,会有一个内置式的参照点。用取色器对其中的黑色块取样。红.绿.蓝色彼此间差值应在7个单位内,并且色值应约为50。尽管黑色色块很深,由于它是退光色,因而不会被认做纯黑色。对白色块进行同样程序,白色块应是很淡,但不是纯白色,其红.绿.蓝色值各应约为245。工作完成得差不多了,最后,我们要检查色偏,选择中间灰色色块。红.绿.蓝色值应约为128。相互之间差不应超过7点。如果读数十分偏离,应用水平或曲线调回上述状态。然后保存更改的设定,以便应用于以此设置拍摄的其它图像。进一步的视觉色彩匹配可用其余色块进行。注意:应使用经过校正的显示器,并且ColorChecker色卡应置于可控制照明条件的标准光源下。

    可以搭配PM5等专业软件可以生成属于相机本身的ICC文件。具体步骤参照相关的资料。下面仅提供PM5的的部分要求。

    1、在自然跟可控制光线下拍摄色卡的时候,注意调整好适当的角度,不要让让光线直接通过色卡反射到镜头当中,也不要让其他物体反射的颜色投到色卡上,这样有可能造成比较大的偏差,并且让PM5在计算icc的时候出现较大的错误;

    2、尽可能采用手动精确白平衡进行白平衡的锁定,可以采用灰平衡卡、白平衡卡等等。

    3、曝光要控制好,可以打开直方图观察,并调整曝光补偿,注意让白色块的色值达到210-245之间方为理想。而对于黑色块的要求,可以不必理会,因为对于宽容度比较大的机型来说,当白色块达到210-245的量度的时候,黑色块已经不太可能小于23了,反而对于宽容度较小的机子却容易做到。而这里的意义实际上是尽可能控制好曝光,让色卡中的色块达到理想的白点和黑点。

    4、拍摄的时候把机内所有关于对比度及色彩的设置全部设为默认值,并且也注意不要设置锐化的选项,这样也会对拍摄出来的色卡的颜色产生影响。

    5.要尽量保证色卡表面的光线均匀分布,不要出现半明半暗的情况,推荐最好使用双光源,分别从左右以45°入射照亮色卡。

    我们采用了标准色卡ColorChecker在不同的环境下使用相应的白平衡模式拍摄进行比较,一方面可以观察机型对各种色彩的还原情况,另一方面可以观察他们的白平衡准确度。 白平衡共有自动白平衡、日光白平衡、阴影白平衡、钨丝灯白平衡、荧光灯白平衡、手动白平衡等6种模式。 标板有24个纯色块,从左到右再从上到下,分别标记为1-24。



    高分辨率测试卡TE097



    品牌:ESSER爱莎/Sine Image
    型号:TE097D
    尺寸:280 x 210mm
    比例:4:3
    类型:反射式、透射式可选

    TE097对应HDTV高清测试卡TE117的4:3部分。它是为测量并快速视觉评估高分辨率非广播式摄像机的图像传输特性而设计的。

    高分辨率测试卡TE097

    TE097分辨率测试卡简介

    分辨率测试卡灰色背景区(D=0.75;反射率=18%)的中央,有一个白色的圆形,在白色圆圈的四个方向上各有一个11度灰阶条。这四个灰阶条的灰度从D=0.15到D=1.65以线性等量方式渐变,可用来检查摄像机的半色调再现性能。由于周围的白色区域,检查结果会很可靠。

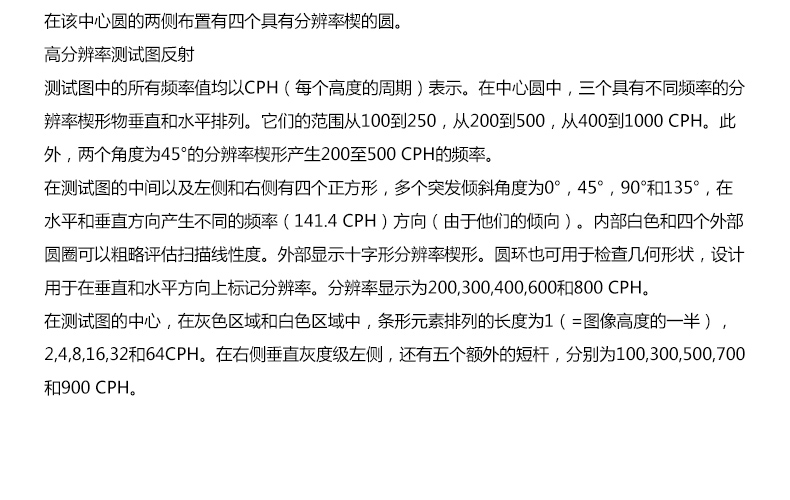

    在中央大圆圈的两边,排列了四个带有分辨率楔子的小圆圈。

    分辨率测试卡上的所有频率值都用cph(每单位像高的圈数)表示。在中央大圆圈里,水平及竖直地排列了三条不同频率的分辨率楔子。它们的频率分别是从100到250,200到500,400到1000cph。另外,在45度角交叉的两条分辨率楔子,产生频率为从200到500cph。

    在分辨率测试卡的正中心及左右两侧,有四个线光栅方格,倾斜的角度分别 为0°,45°,90°,135°,在水平及竖直方向上(由于他们的倾向)生成了不同的频率141.4cph。利用中央白色圆圈及外部四个小圆圈可以做一个粗略的线性扫描评估。外部小圆圈里有十字形的分辨率楔子。圆圈里面的小圆圈是设计用来标示水平和竖直方向上的分辨率的,同时也可以用于检测几何失真。此卡测试的分辨率等级是200,300,400,600及800cph。

    在TE097分辨率测试卡的中间,白色及灰色区域里,排列有七条杆元图,长度依次为1(=像高的一半),2,4,8,16,32及64cph。右侧竖直灰阶条的左边另有5个短杆元,依次代表100,300,500,700及900cph。
