彩条测试卡
品牌：ESSER爱莎/Sine Image
型号：TE106
尺寸：可定制
材料：菲林/高清相纸
比例：4:3/16:9可选
类型：反射式/透射式可选

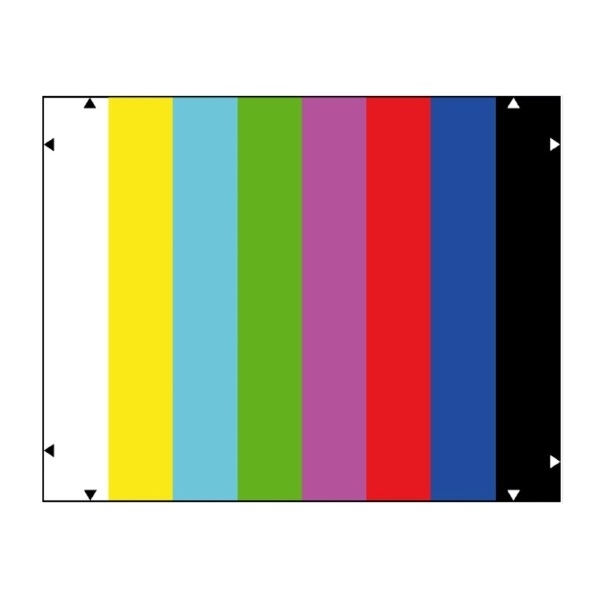

彩条测试卡TE106是专为检测TV摄像机的色彩还原性设计的。
画面区域被分成6彩条，展示三基色红，绿，蓝和青色，黄色和紫色;此外还有白色和黑色模块。从左到右分别为白色、黄色、青色、绿色、紫色、红色和蓝色-对应电子生成颜色块。
测试图颜色接近于电子100/75颜色块。当使用标准光源D65照射测试图颜色时有CIE-XY-图坐标通过下表展示，同时显示以标准值对比结果。
| 颜色 | EBU标准 | TE106， D65照明 | ||
| x | y | x | y | |
| 白色 | 0.31 | 0.33 | 0.31 | 0.33 |
| 黄色 | 0.41 | 0.50 | 0.42 | 0.49 |
| 青色 | 0.22 | 0.33 | 0.24 | 0.32 |
| 绿色 | 0.29 | 0.60 | 0.30 | 0.53 |
| 紫色 | 0.32 | 0.15 | 0.33 | 0.18 |
| 红色 | 0.64 | 0.33 | 0.59 | 0.34 |
| 蓝色 | 0.15 | 0.06 | 0.18 | 0.15 |
测试卡在制造过程中由于种种原因颜色值和标准值稍微有所偏离。偏差最大的是绿色和蓝色。事实上，由于物理原因针对颜色的饱和度和亮度所引起的。透射型测试卡TE106 D280格式，例如颜色更接近标准颜色。使用测试卡做色度细节分析时要注意，由于使用测量设备和方法的不同会导致测量结果的显著偏差。
显示了标准色坐标和TE106在CIE-XY坐标中的输入。
颜色的亮度与电子100/75彩条匹配。下表为比较标准值的反射颜色亮度在CIE-L*A*B*图表中L*值。
| 色彩 | EBU标准 | TE106， D65 |
| L* | L* | |
| white | 100 | 100 |
| yellow | 77.3 | 79.9 |
| cyan | 71.9 | 73.0 |
| green | 69.1 | 70.7 |
| purple | 47.5 | 37.6 |
| red | 41.9 | 45.4 |
| blue | 23.6 | 29.4 |
因为不同的矩阵电路不同类型的相机具有不同的光谱敏感度。因此，测试图不需要通用绑定报表的方式就可以实现对经矢量示波或示波器进行测量。
下面图表比较了100/75彩条的标准亮度值Y与测试卡的颜色计算值。
| 色彩 | EBU 标准 | TE106，D65 |
| Y | Y | |
| 白色 | 100 | 100 |
| 黄色 | 66.4 | 69.9 |
| 青色 | 52.6 | 57.8 |
| 绿色 | 44.0 | 44.0 |
| 紫色 | 31.0 | 24.9 |
| 红色 | 22.4 | 26.3 |
| 蓝色 | 8.6 | 17.8 |
100/75标准彩条与测试卡颜色计算值相比较的示波器图像。条纹区域显示的测试图颜色值为FA信号的。黑色轮廓白色区域表示标准FA信号。条纹区域内的白线标志着标准FA信号的黄色和蓝色的标准Y信号值的上限值。
欢迎咨询客服了解更多详情！
