ISO12233:2014 eSFR分辨率测试卡

  • 本 店 价:

    市场价:¥720 600
  • 顾客评分:



    5.00分( 已有0人评论)
  • 产品编号:

    ISO12233-2014
  • 品牌商家:

    3nh.三恩时

我要买: 件    售价:

收藏此商品 分享到:
更多

我浏览过的商品

  • 商品详情
  • 售后服务
  • 物流配送
  • 用户评价
  • 相关常识

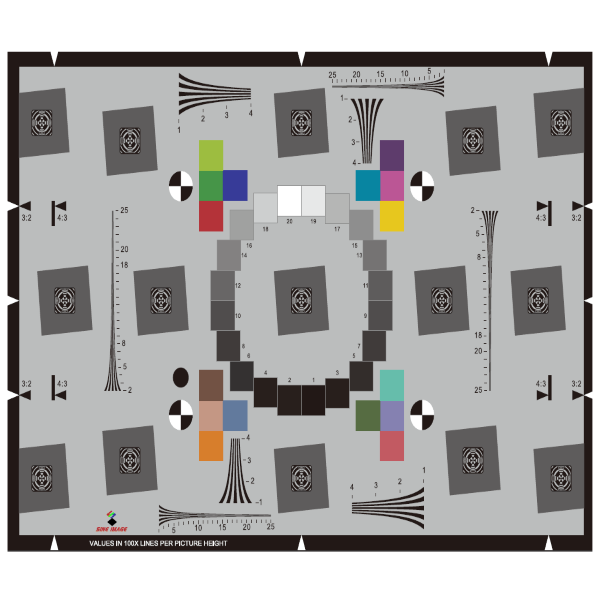

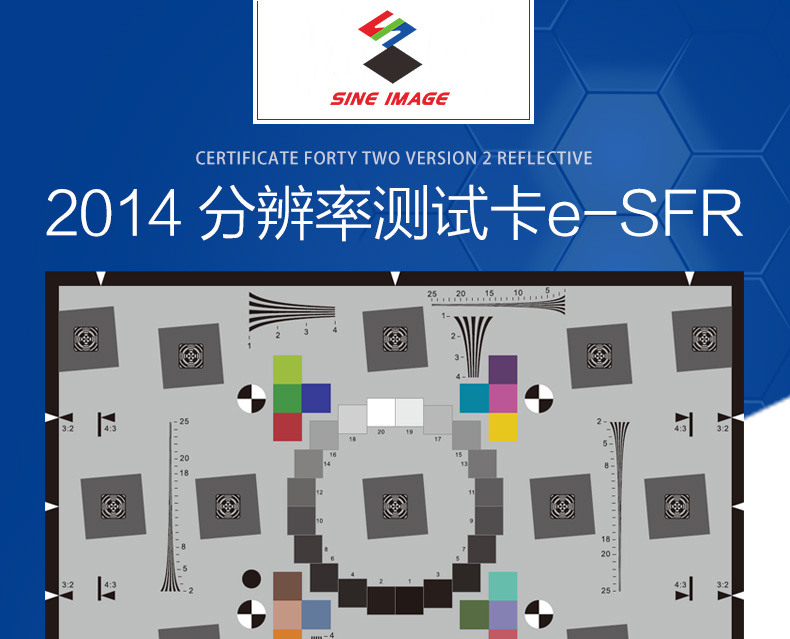

    ISO12233:2014 eSFR分辨率测试卡

    品牌:Sine Image
    型号:ISO12233:2014 eSFR
    尺寸:1倍、2倍、4倍可选
    材料:高清相纸
    类型:反射式

    ISO12233:2014 eSFR分辨率测试卡简介

    SineImage eSFR分辨率测试卡配合软件可以自动计算几个关键图像质量因素包括锐度、横向色差、阶调反应、色彩反应及噪点。

    与低反差 Edge SFR 规格完全相容,新的标准为 ISO 12233:2014取代了2000标准,因为之前使用高反差测试图容易引起出界或量度误差,也缺少渐进组别评定系统的阶调反应,并且只有少量功能适用于自动分析。

    SineImage eSFR分辨率测试卡的设计基于ISO 12233:2014 定义的低反差edge SFR规格。

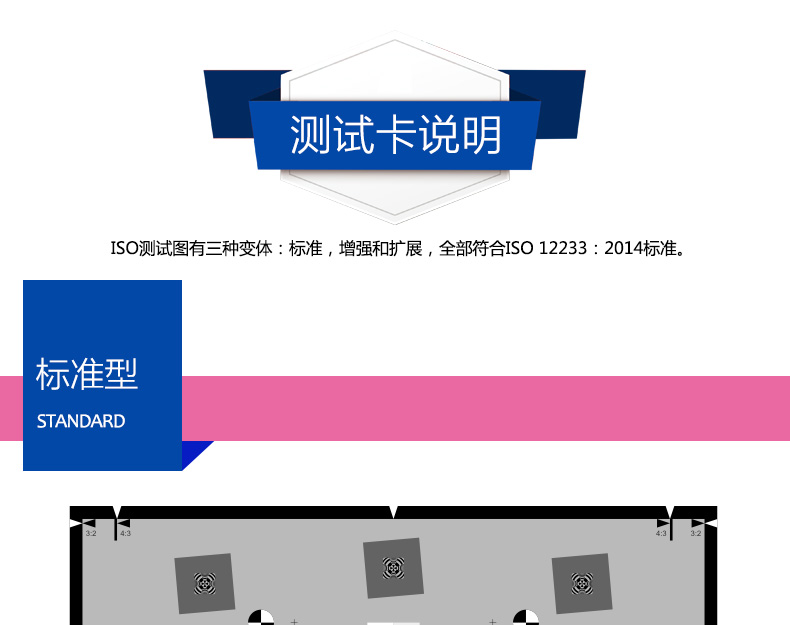

    测试卡有以下三种版本:

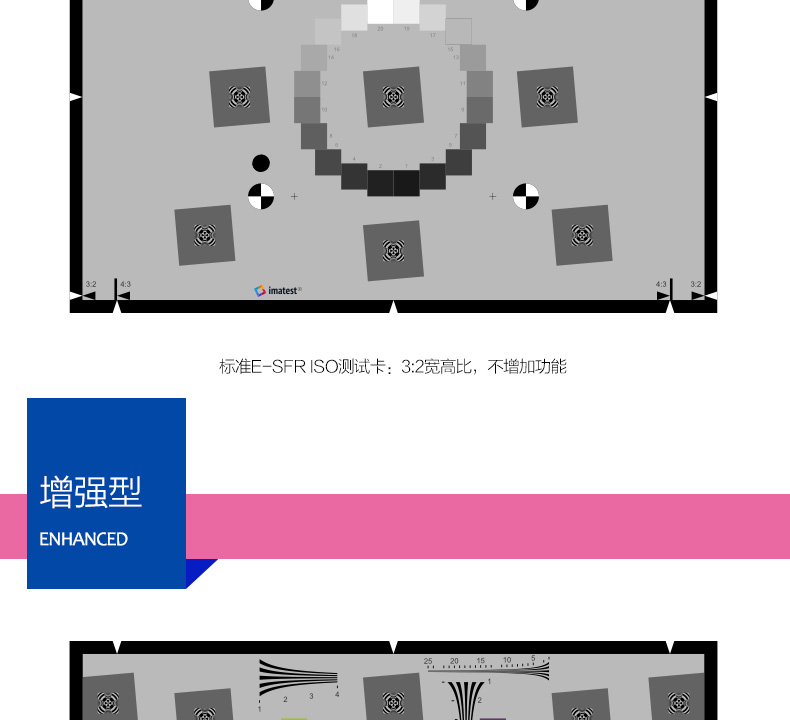

    标准版:基础的功能

    增强版:增加了额外的正方形、楔形和色彩图案

    扩展版:类似于增强版,只是扩展到16:9,适用于高清电影和电影

    目前我们都是喷墨打印制作eSFR分辨率测试卡,增强版本是照相模式打印。所有Sine Image的ISO12233:2014 eSFR分辨率测试卡是完全符合ISO标准的。Imatest的eSFR ISO模块提供高度自动支持检测分析测试卡。

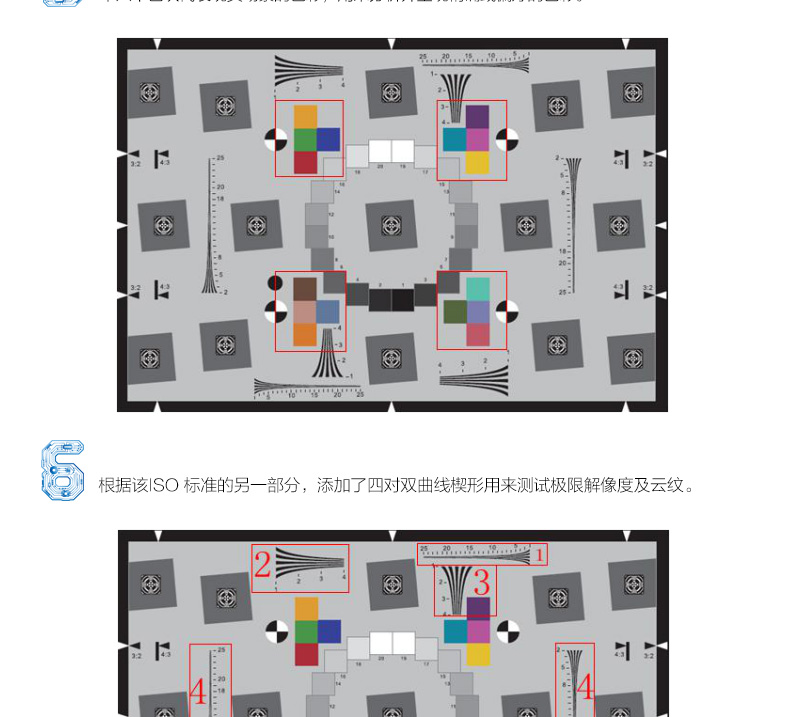

    ISO12233:2014 eSFR分辨率测试卡标准版是3:2的长宽比。为了满足更多的测试要求我们增加了增强版和扩展版,增强版和扩展版在图像边缘增加了用于测试性能的方块,双曲线以及色块。这些图卡是完全符合标准的。

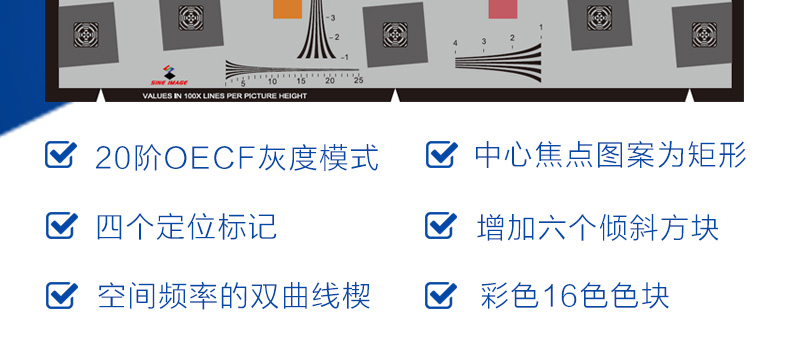

    ISO12233:2014 eSFR类似于依据ISO标准文件的6.1章节和附录C制作的低对比度的E-SFR测试卡。但是却又有几点不同。下面是它们的不同对比:

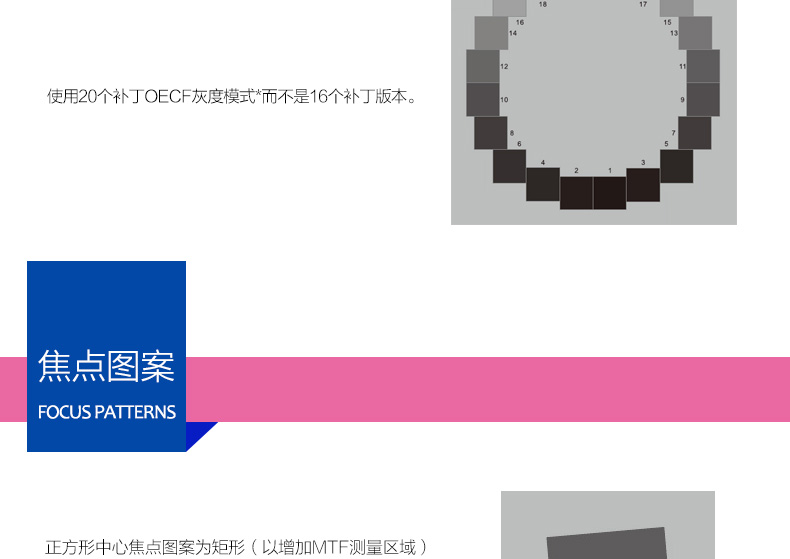

    (1)20阶OECF灰阶块取代了原先的16阶

    (2)测试卡中心区域的方形聚焦图案是直角的(为了增加MTF的测量区域),这样设计的目的是为了减少自动检测边缘的干扰。

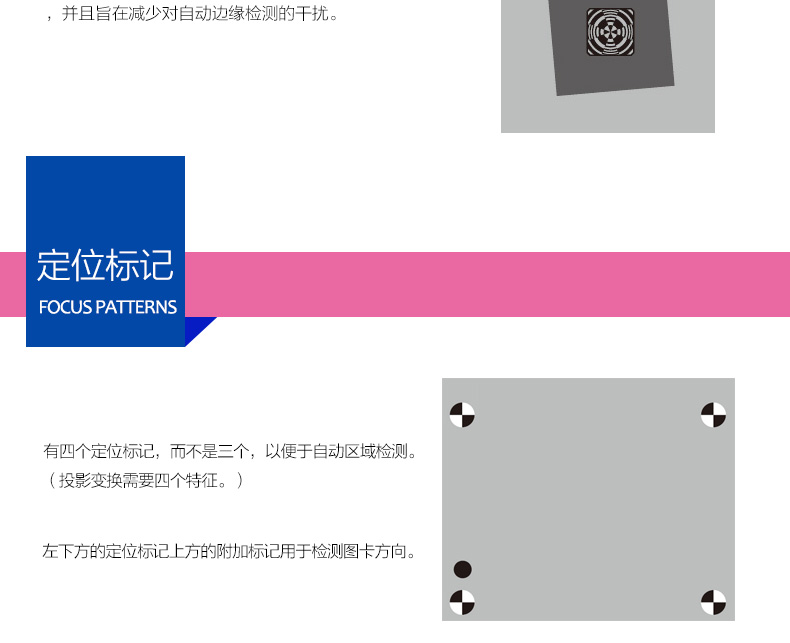

    (3)有四个注册记号,替换了原先的三个帮助自动化区域检测。

    (4)在左下方的注册记号上面有一个附加记号用于检测图表方向。

    这种测试卡用于全自动eSFR ISO 模块,Imatest 4.0版本添加了这一模块。

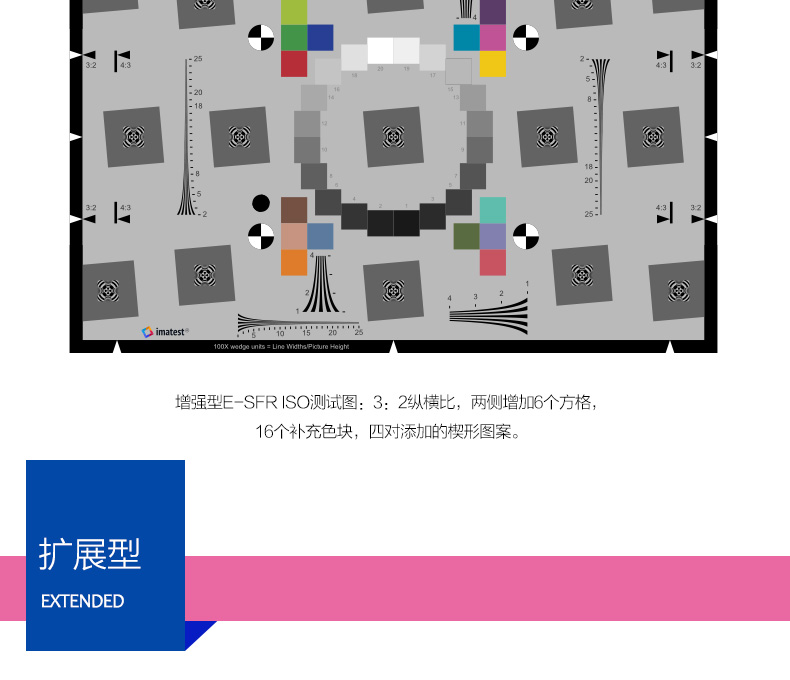

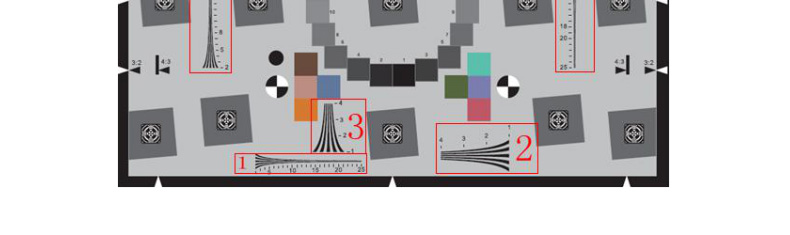

    增强版的2014 eSFR测试卡有标准版的所有功能,也是3:2的长宽比。在图像的边缘增加了6个倾斜的方块用于测试性能和增加了双曲线用于视觉分析或者在Imatest的斜边模块上分析。也增加了16个色块。这些增加的区域没有被标准覆盖,但是并不影响符合标准。增强型和标准版之间的不同如下:

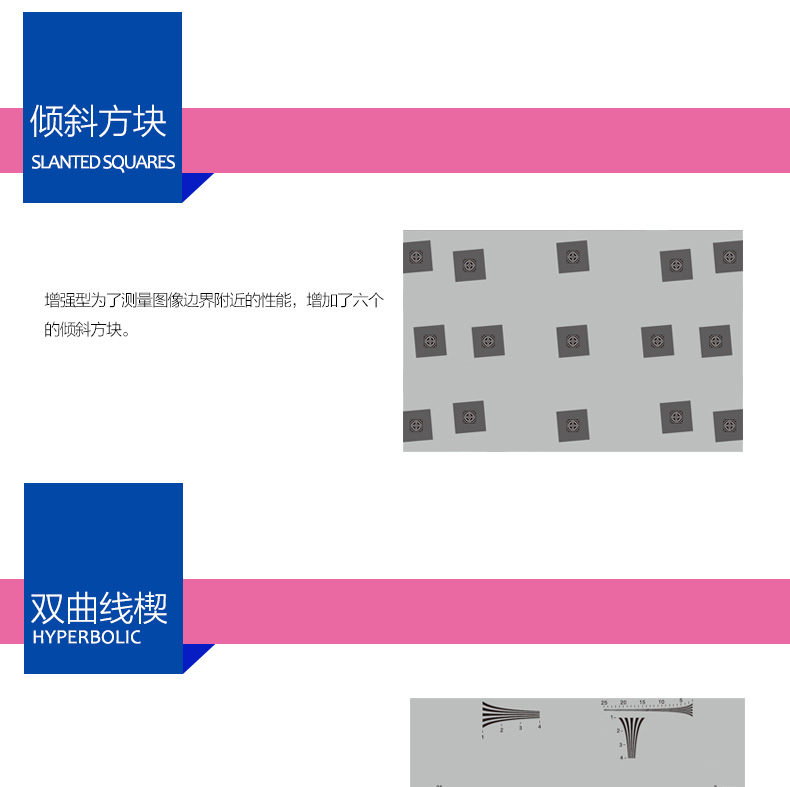

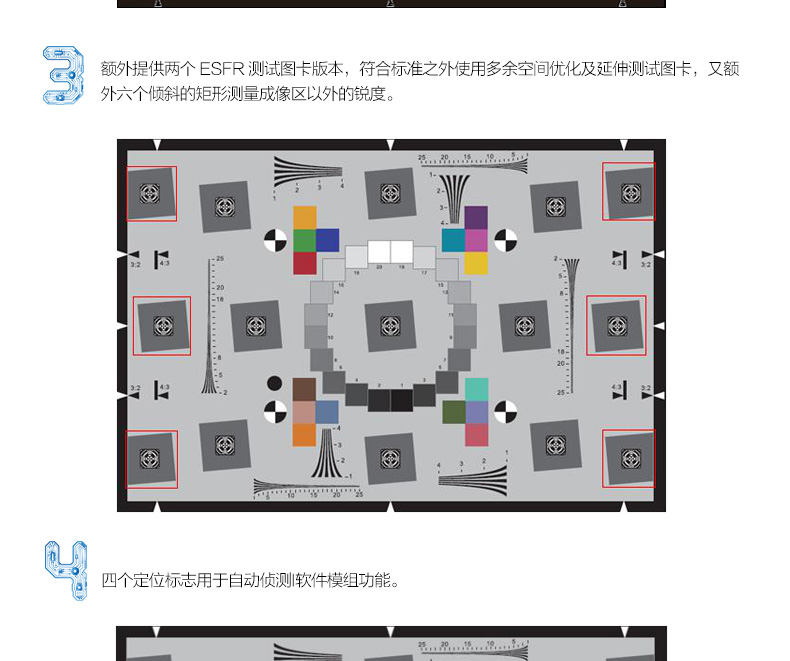

    (1)在图像的边缘增加了六个额外的倾斜方块用于测试性能。

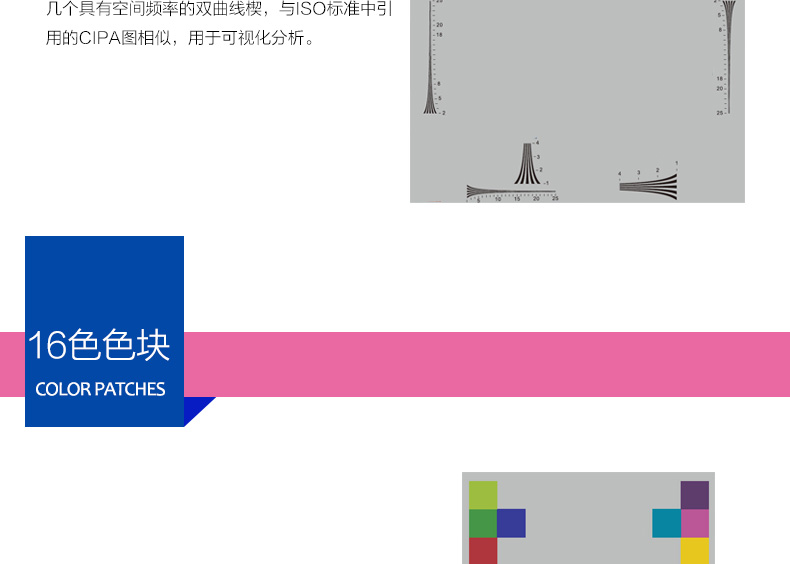

    (2)几个空间频率的双曲线,类似于参考ISO标准的CIPA,用于视觉分析或者在Imatest软件的斜边模块分析。

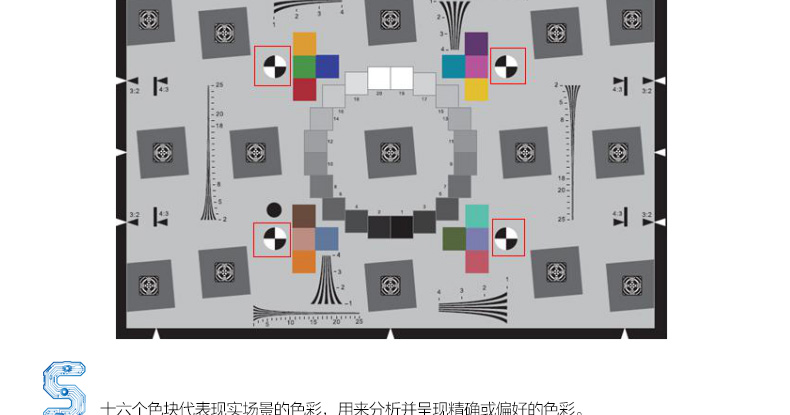

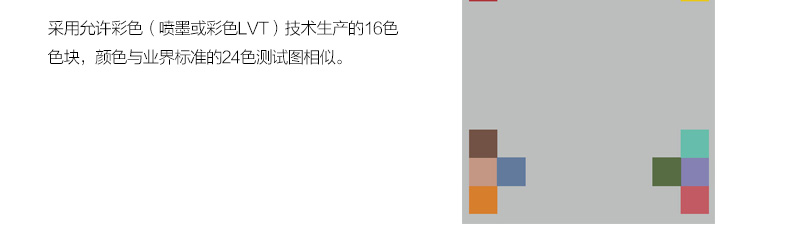

    (3)增加了16个色块(喷墨或者色彩LVT),色彩类似于工业标准24色卡

        这一版本的分辨率测试卡用于全自动的eSFR ISO模块,Imatest 4.0版本添加了这一模块。

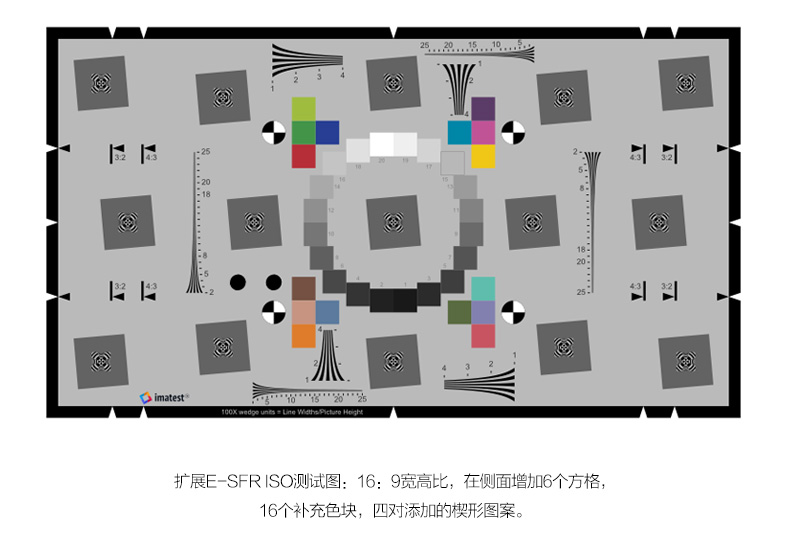

    扩展版的ISO12233:2014 eSFR分辨率测试卡包含增强版的所有功能(6个斜方块,双曲线和16个色块),但是比例扩展至16:9长宽比。16:9是为了适用于高清电视和电影(也满足相机所要求的3:2长宽比)。它也符合标准。

    这一版本的测试卡用于全自动的eSFR ISO模块,Imatest 4.0版本添加了这一模块。

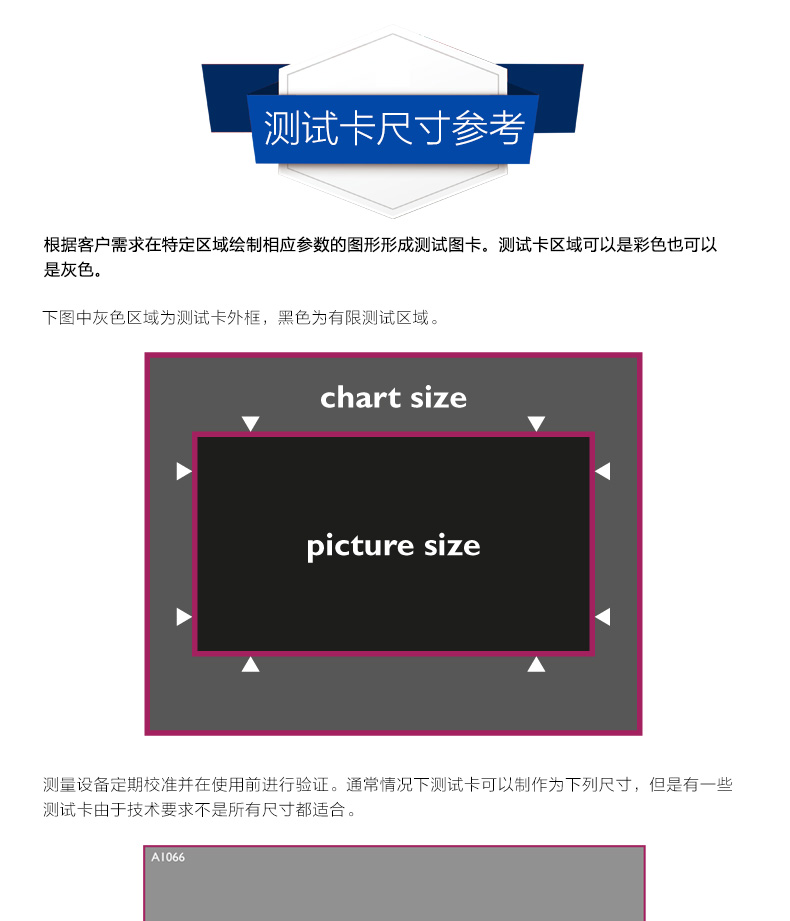

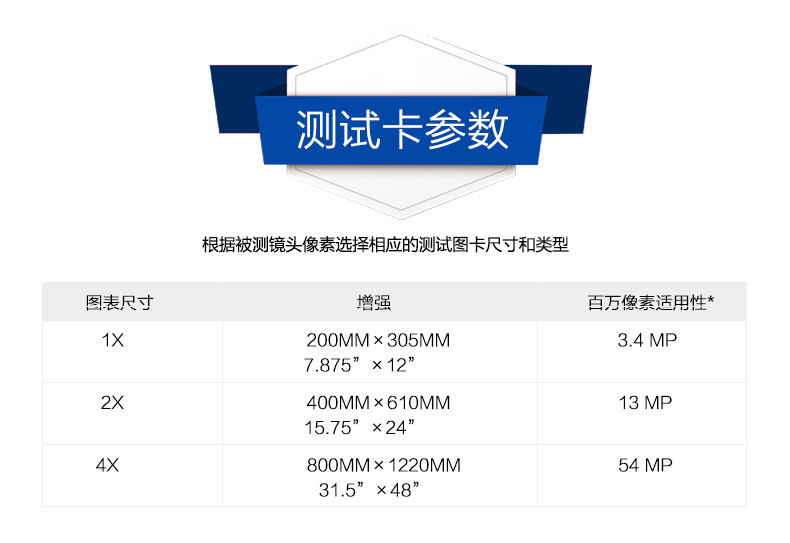

    ISO12233:2014 eSFR分辨率测试卡尺寸


    测试卡尺寸

    标准版

    增强版

    扩展版

    1x

    200 mm x 305 mm
    (7.875” x 12”)

    200 mm x 305 mm
    (7.875” x 12”)

    200 mm x 365 mm
    (7.875” x 14.5”)

    2x

    400 mm x 610 mm
    (15.75” x 24”)

    400 mm x 610 mm
    (15.75” x 24”)

    400 mm x 730 mm
    (15.75” x 29”)

    4x

    800 mm x 1220 mm
    (31.5" x 48")

    800 mm x 1220 mm
    (31.5" x 48")

    800 mm x 1460 mm
    (31.5" x 58")

    欢迎咨询客服了解更多详情!
