重合测试卡YE0174设计用于确定可能存在于主R，G，B信号之间的相对水平和垂直偏移。测试图在白色背景上有14条水平和19条垂直黑线（宽度为图片高度的1.3％）。
在CCD照相机中，可能存在的任何偏移主要是由于横向光学像差，定位精准的标准镜头无明显偏移。
测量设备
B / W监视器
视频延迟，线路可在10 ns步进切换，总延迟大于200 ns
差分视频放大器
测量条件
相机设置必须如下：
测量是对RGB输出信号进行的
伽玛校正：不重要
轮廓校正：关闭
颜色校正：关闭
RGB信号电平设置在50％和100％
光圈：完全打开（如果其中一个RGB图像不够清晰，则将光圈（F停止）设置为另一个值，然后重新对焦镜头。
测量程序

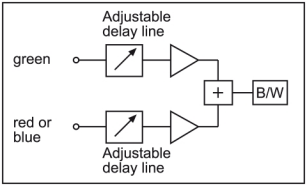

测量设备连接如下：
建议在变焦镜头设置为“广角”和“远摄”时进行测量。在某些镜头中，最大误差实际上出现在“telezoom”中。
使用广角设置，测试图案尺寸例如为：800x600，带“远程”设置：400×300（A460：460×345mm）。
将相机正确地聚焦在测试图上，并对于给定的变焦设置，在B / W监视器上观察图像。通过激活延迟线，R-G（或B-G）图像的两条垂直线叠加在图片的给定区域中。然后直接在定义如下的图像上读出会聚误差：

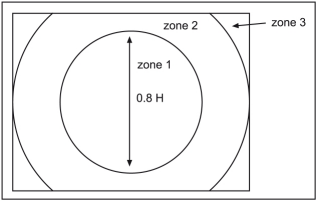

1）圆等于图片高度的80％（区域1）
2）在区域1外部并且在直径等于图片宽度的100％的圆（区域2）内
3）对剩余的图片（区域3）
结果的介绍
对于三个区域，记录所测量的最大误差。结果以％表示，图像高度以及ns。必须指示镜头类型和变焦设置。
| R-G | B-G | R-G | B-G | R-G | B-G | |||
| Zone 1 | x ns | x ns | Zone 2 | x ns | x ns | Zone 3 | x ns | x ns |
| xx % | xx % | xx % | xx % | xx % | xx % |
欢迎咨询客服了解更多详情！
