ISO图案No.2测试图卡

ISO图案No.2测试图卡YE0150

品牌：ESSER爱莎/Sine Image
型号：TE150
尺寸：303 x 216 mm
材料：高清相纸/菲林
类型：反射式/透射式可选

旋转扫描测试卡TE150设计用于评估扫描装置的图像质量。 测试卡由不同的模式和网格组成。

测试卡可以做成箔片或者反射测试图，可以选择正的（见图）或者负的。箔片的厚度为0.10或0.018mm。图像尺寸297x210cm（DIN A4），外形尺寸为303x216±1mm。

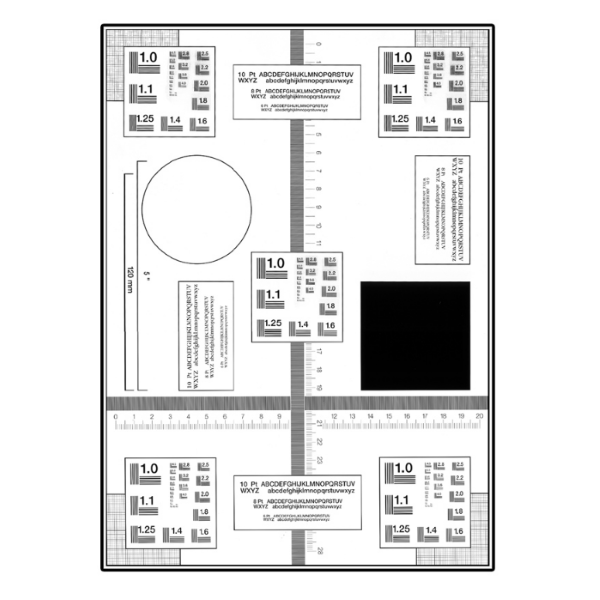

旋转扫描测试图卡有以下部分组成：

• 5个ISO No.2模式的测试矩阵

• 2线对/毫米的7.5毫米宽线网格，分别在水平和垂直方向上

• 在水平和垂直方向上21个每个28cm长度的毫米测量尺

• 圆形透明（白色）和一个正方形不透明（黑色）区域

• 4个不同类型的文本区域每个有3种不同类型尺寸

• 两个垂直长度被120mm和5"标记

• 边角是40mm边长在4个图像毫米网格

       ISO的No.2测试模式由26组2x5的线对以彼此成为直角的方式分布在图像上。线对具有1.0至18线对/毫米的标称值。标称值通过系数1.225从一组向另一组增加，即线对/毫米值每6组后加倍。

• 测试卡满足了在ISO/ DIN19051给出的三个条件（见上方的框）*。

• 测试卡案被设计用于扫描装置的图像质量评估。

• 圆形透明（白色）和平方不透明（黑色）的区域用于测量图像的密度。

• 图像中文本字段可以实现图像文字再现评估。

• 长度标记为120 mm。 5“用于检查为图像选择的缩小比例。 角落中的mm网格允许评估图像边缘处的失真。

• 测试卡的密度是：

• 透射式：透明图像区域0.04; 黑色图像面积> 3.0

• 反射式：图片白色0.07，黑色1.6

*在测试卡TE150上，ISO测试图案显示以下偏差（在允许的公差范围内）：条的长度为11.75 S.标记组“1.25”超过最大宽度10.5 S.
