    HDTV通用测试图YE0117



    品牌:Sine Image/ESSER爱莎
    型号:YE0117/TE117
    尺寸:可定制
    材料:高清相纸/菲林
    比例:16:9
    类型:反射式/透射式可选


    HDTV通用测试卡简介

    HDTV通用测试卡YE0117是专门为快速评估(主要视觉方面)HDTV摄像机传输特性研发的。

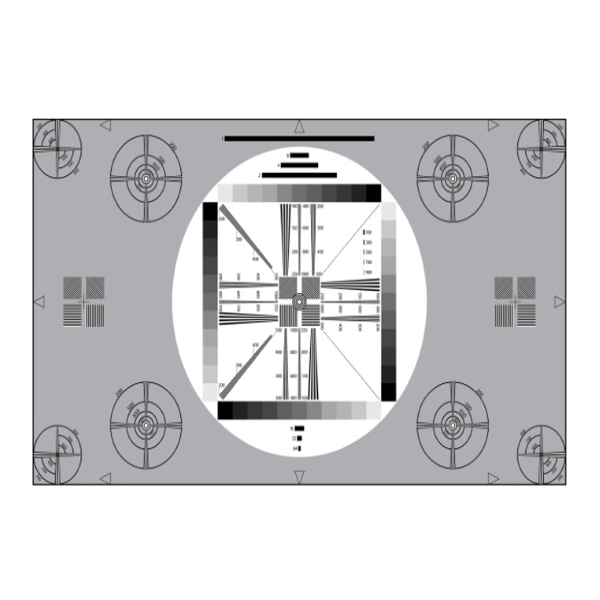

    这张测试卡灰色背景的中心位置有一个包含4个11阶灰阶条和多组分辨率锲的白色圆圈。在这个白色圆圈两边也放置分辨率锲。

    HDTV通用测试卡为16:9格式在图像的水平和垂直方向的中心线上有四个箭头标记。另外,在靠近图像中上下圆圈的位置有四个见图标记图像的4:3格式。因此,测试图也可以用于测量4:3格式摄像机。

    白色圆圈中央有4个11阶的灰度条。它们以相等线性级别从D=0.15至D=1.65增加,并且用于检查HDTV摄像机的半色调再现性。因为周围是白色区域可能对结果有所影响,但是,是合格的。

    HDTV通用测试卡的所有频率值用CPH(每高度周期)表示。中央圆有三个不同频率的分辨率锲垂直和水平分布在图像中。这些分辨率锲分别100至250,250至500和400至1000CPH。此外,圆内还有2个45°倾斜的分辨率锲产生的频率是200至500CPH。

    HDTV通用测试卡左侧和右侧边缘中间位置有四个正方形倾斜角度分别为0°、45°、90°和135°的线栅格。它们产生频率为200CPH。45°和135°倾斜角线栅格(由于它们倾斜)生产水平和垂直不同的频率(141.4CPH)。八个外圈被像图中一样布置,使得它们可以同时被用于16:9和4:3格式。较大的圆圈含有十字型锲。这些圆形环被设计用来检测几何形状,标记水平和垂直方向上的分辨率。分辨率显示为200、500、660、 725和800CPH。

    在四个角落的外圆就有更长的分辨率锲。它们在500CPH除交叉标记范围在200到800CPH。

    在测试卡的中心位置灰色和白色区域块元素排列长度为1(图像高度的一半)、2、4、8、16、32和64CPH。垂直方向上灰阶左右侧有五个100、300、500、700和900CPH的短条。

    欢迎咨询客服了解更多详情!
