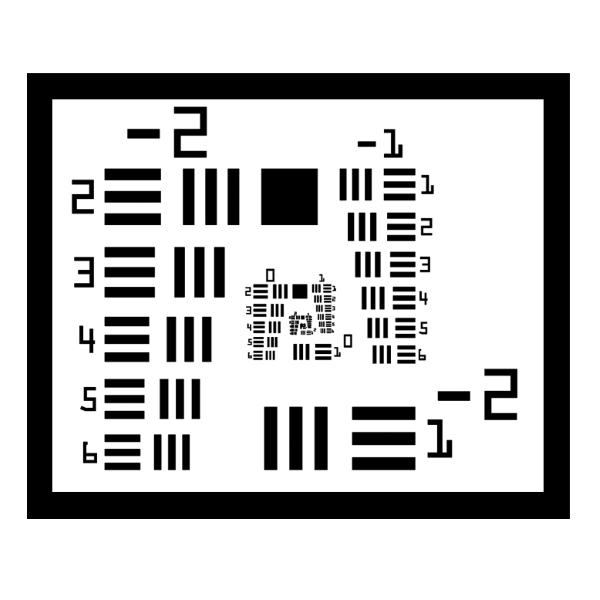

标准分辨率测试卡USAF-1951
1951USAF分辨力测试图一直是世界上检测垂直与水平分辨力的通用标准,是符合MIL-STD-150A标准的分辨力测试图案,由美国*于1951年创建。这种测试图目前仍广泛地应用于测试光学成像系统(如显微镜和相机)的分辨能力。这种图案包括几组由三条短线构成组合,短线的尺寸从大到小。成像系统无法辩明的zui大短线组为其分辨能力极限。
通常MIL-STD-150A格式包括3层共6组图案。zui大组构成*层,位于外围。更小层图案形状不变,从外围向中心逐步缩小。每组包含6个图元,以数字1至6编号。在同一层中,奇数组从右上角开始,其图元从上至下按1至6排列。偶数组的*个图元在该层的右下角,其余图元在左侧从上至下按2至6排列。分辨力计算式为:分辨力(lp/mm)=2^(组序数+((图元序数-1)/6))。
货号 |
产品名称 |
规格 |
68098-01(R70) |
1951 USAF分辨力测试图 |
个 |
欢迎咨询客服了解更多详情!
