    吊式光源箱 印刷看样台CC120-W



    产品介绍:

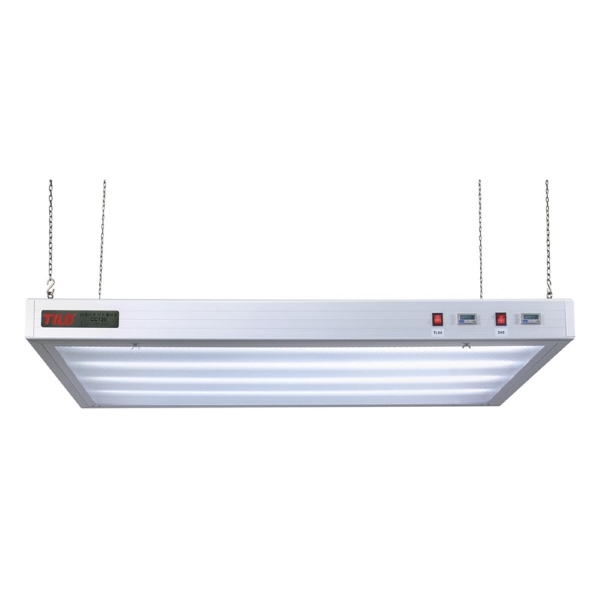

    吊式光源箱


    一、看样台介绍

    标准光源印刷看样台广泛应用在印刷领域,用于准确比对印刷品的颜色偏差。因为不同光源拥有不同的辐射能量,在照射到物品上时,会显现不同的颜色。

    印刷生产中的颜色管理,品检员虽然已仔细地对比过货品的颜色,但因为环境光源不标准或与客商所使用的光源不一致,不同光线下所看到的颜色各异,货品色差判定不准确。客商验货时会因为色差超出标准范围而投诉,甚至退货,从而严重影响了公司商誉。



    要有效解决上述问题,有用的方法就是在检定货品的颜色时,必须在相同的光源及可控制的条件下进行。例如国际通用标准中常采用人工日光D65作为评定货品颜色的标准光源。

    特别是夜班时间,使用标准光源检定货品颜色偏差尤其重要。



    印刷看样台同时提供D65、D50、TL84、CWF等光源选择,具备测试同色异谱效应的功能。





    二、看样台操作说明

    1、将电源线与看样台对接的一头插入看样台的电源插口,看样台电源插口在灯箱顶部,另一头接入市电电源(注意市电电源必须与看样台标示的输入电源相符)。

    2、选择一种光源开关按下,对应的光源灯管点亮,同时看样台的计时器开始计时。若要切换光源,可以先把前面光源关掉,再按下需要点亮的光源开关。若需同时开启两种或多种光源,只需同时按下两种或多种光源开关即可。

    3、将要检测物品放在台面中间,需要比对两件或两件以上物品的颜色时,应并排摆放在看样台且尽量靠中间位置进行比对。工作时,台面不能放着对工作无关的杂物,以免影响颜色变化。

    4、检测完毕,关掉已打开的全部光源灯管开关。下班时间不使用时要将电源关闭,长期不使用时要将电源插头拔出。

    5、更换新灯管,灯箱透光玻璃前面有两颗白色帽螺杆,可以把这两颗螺杆旋开,再打开透光玻璃,打开透光玻璃时要轻轻地打开且轻轻地放下。取下需要更换的灯管,再将新灯管装上。注意不同光源,灯管不同位置,不能搞错。





    三、看样台日常使用保养注意事项

    1、标准光源的使用:光源灯管在点亮30分钟后,色温,显色指数和照度达到更佳状态;如无特别原因,应避免频繁开关、切换灯管,以延长灯管寿命。

    2、光源灯管使用寿命:标准光源灯管在使用2000-3000小时以后,色温,显色指数,照度都会衰减,建议及时进行更换,以免影响对色效果。

    3、清洁保养:在清洁保养前请拔下电源插头,切断电源,请使用正规的清洁剂擦拭设备,再用干净柔软的布擦净,切忌用水直接冲洗。

    四、台式看样台安装方法



    吊式看样台安装
     零件名称  数量  零件名称  数量
     ① 后背板  1  ⑥ 插管上  2
     ② 下档  1  ⑦顶板  1
     ③隔板  1  ⑧ 上后背板焊接  1
     ④ 盖板焊接  1  ⑨侧片焊接  2
     ⑤插管  2  ⑩ 灯箱  1


    安装顺序

    1 .把 ⑨ 两片侧片与 ①后背板连接

    2 .把 ② 下档与 ⑨ 两片侧片连接

    3 .把 ④ 盖板与 ⑨ 两片侧片连接

    4.把 ③ 隔板与 ⑨ 两片侧片连接

    5.把 ⑤ 两根插管与 ⑨ 两片侧片连接

    6 .把 ⑥ 两根插管上与 ⑧上后背板连接,再与⑦顶板连接

    7 .把第6步装好上半部,与⑤插管连接

    8 .把灯箱挂到两根插管上,用螺丝固定好

    9 .安装完毕,接上电源线,打开开关,使用标准光源

    五、吊式光源箱安装方法

    吊式光源箱安装效果图


    吊式光源箱安装图



    安装顺序

    1、根据直射或斜射的类型,确定好安装的位置;

    2、在房顶上相应的位置分别安装 ③,确保安全固定;

    3、把② 分别旋装到 ① 背面的铆装螺母内;

    4、确认吊射高度,一般为① 灯管距离观察台面110cm左右(+/ -10cm);

    5、根据高度确认好 ④钢丝绳长度,并做好套圈;

    6、悬挂:钢丝绳一头套在 ②,另一头套在③ 上,确保水平稳固;

    7、接上电源线,打开开关,使用标准光源。

    六、 看样台特别注意事项

    看样台特别注意事项



    七、看样台简易故障排除

     打开开关光源不亮  1.电源线是否完好插入插座
     2.灯管灯座卡位可能松动,转紧
     3.灯管是否破损或烧坏,更换灯管
     板面反光暗淡  用干净柔软的布擦净
     光源计时器不计数  按复位键,重新启动一下

    八、质保说明

    1、本公司销售的光源产品,从产品到达客户公司之日起保修一年,一年内若有产品质量问题,公司将负责修理或更换。八 质保说明

    2、本公司产品都有规范的包装,用户收到货物后,如发现包装或里面产品有损坏,请速与本公司联系,以便我们给你处理。

    3、灯管损坏后请更换专业标准光源灯管,本公司长期供应各种原装光源灯管。

    4、如有安装或使用上不清楚的问题请直接联系我们的技术工程师。



    灯管配件介绍

    印刷专用人工日光光源

    1.D50 标准光源灯管 模拟Daylight 偏暖日光

    ◆高显色指数 CRI≥95 或 CRI=98

    ◆符合ISO 3664:2009 印刷标准观察条件

    ◆进口印刷机看样台专用光源,Graphica Pro,COLOR proof系列

     60cm  18W/950  T8  Graphica Pro  欧洲原装进口
     120cm  36W/950  T8  Graphica Pro  欧洲原装进口
     150cm  58W/950  T8  Graphica Pro  欧洲原装进口



    2.D65 标准光源灯管 模拟Daylight 偏冷日光

    ◆高显色指数 CRI≥95 或 CRI=98

    ◆符合ISO 3664:2009 印刷标准观察条件

    ◆看样台及对色灯箱专用光源, T60+ P60+ CC120等系列

     60cm  18W/965  T8  Graphica Pro  欧洲原装进口
     120cm  36W/965  T8  Graphica Pro  欧洲原装进口
     150cm  58W/965  T8  Graphica Pro  欧洲原装进口





    其他常用光源



     CWF光源灯管  (4150K,冷白荧光,美国商店光源)
     TL84光源灯管  (4000K,欧洲和日本商店照明光源)
     U30光源灯管  (3000K,美洲商店照明光源)
     U35光源灯管  (3500K,美国Target百货指定光源)
     光源灯管  (紫外光源,用于检测使用荧光和增白染料的产品)
     A光源灯泡  (2856K,美式橱窗射灯/家用白炽照明灯,黄色参考光源)
